Nähmaschinenuntergestelle

Mod. K12-80-1/B

Art-Nr. 02-350

  • zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • Ausführung mit verstellbarer Profilrohrstrebe

  • mit großer Aussparung in der Tischauflage, zur optimalen und einfachen Tischplattenmontage

  • Tischauflage (vormontiert), mit Führungsblech zur exakten Horizontaleinstellung

  • Verpackungseinheit: 1 Stück im Karton

  • Kartonmaß: 780 x 500 x 130 mm (max. 25 Untergestelle / Palette)


Technische Daten

Gesamtbreite: 800 mm
Gesamttiefe: 500 mm
Höhenverstellbereich: 720 - 800 mm
Eigengewicht: 10,5 kg
Standardfarbton: RAL 7035 - lichtgrau



Mod. K12-80-2/R/U

Art-Nr. 02-323

  • zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • Ausführung mit 2 verstellbaren Profilrohrstreben
  • mit großer Aussparung in der Tischauflage, zur optimalen und einfachen Tischplattenmontage

  • Tischauflage (vormontiert), mit Führungsblech zur exakten Horizontaleinstellung
  • Verpackungseinheit: 1 Stück im Karton

  • Kartonmaß: 780 x 500 x 130 mm (max. 25 Untergestelle / Palette)



Mod. K12-80-2/U/RO

Art-Nr. 03-321

  • Ausführung wie K12-80-2/R/U, jedoch mit Fadenschutzrollen auf der rechten Gestellseite

  • ermöglicht einen leichten Transport des Nähtisches



Technische Daten

Gesamtbreite: 820 mm
Gesamttiefe: 480 mm
Höhenverstellbereich: 720 - 800 mm
Eigengewicht: 13,5 kg
Standardfarbton: RAL 7035 - lichtgrau



Mod. K12-80-2/R

Art-Nr. 02-313

  • Ausführung mit 2 verstellbaren Profilrohrstreben, höhenverstellbar

  • mit großer Aussparung in der Tischauflage, zur optimalen und einfachen Tischplattenmontage

  • Tischauflage (vormontiert) mit Führungsblech zur exakten Horizontaleinstellung

  • Verpackungseinheit: 1 Stück im Karton

  • Kartonmaß: 780 x 500 x 130 mm (max. 25 Untergestelle / Palette)



Optionen:

  • Stellfuß zum Ausgleich von Bodenunebenheiten


Technische Daten

Gesamtbreite: 800 mm
Gesamttiefe: 500 mm
Höhenverstellbereich: 720 - 800 mm
Eigengewicht: 12,0 kg
Standardfarbton: RAL 7035 - lichtgrau

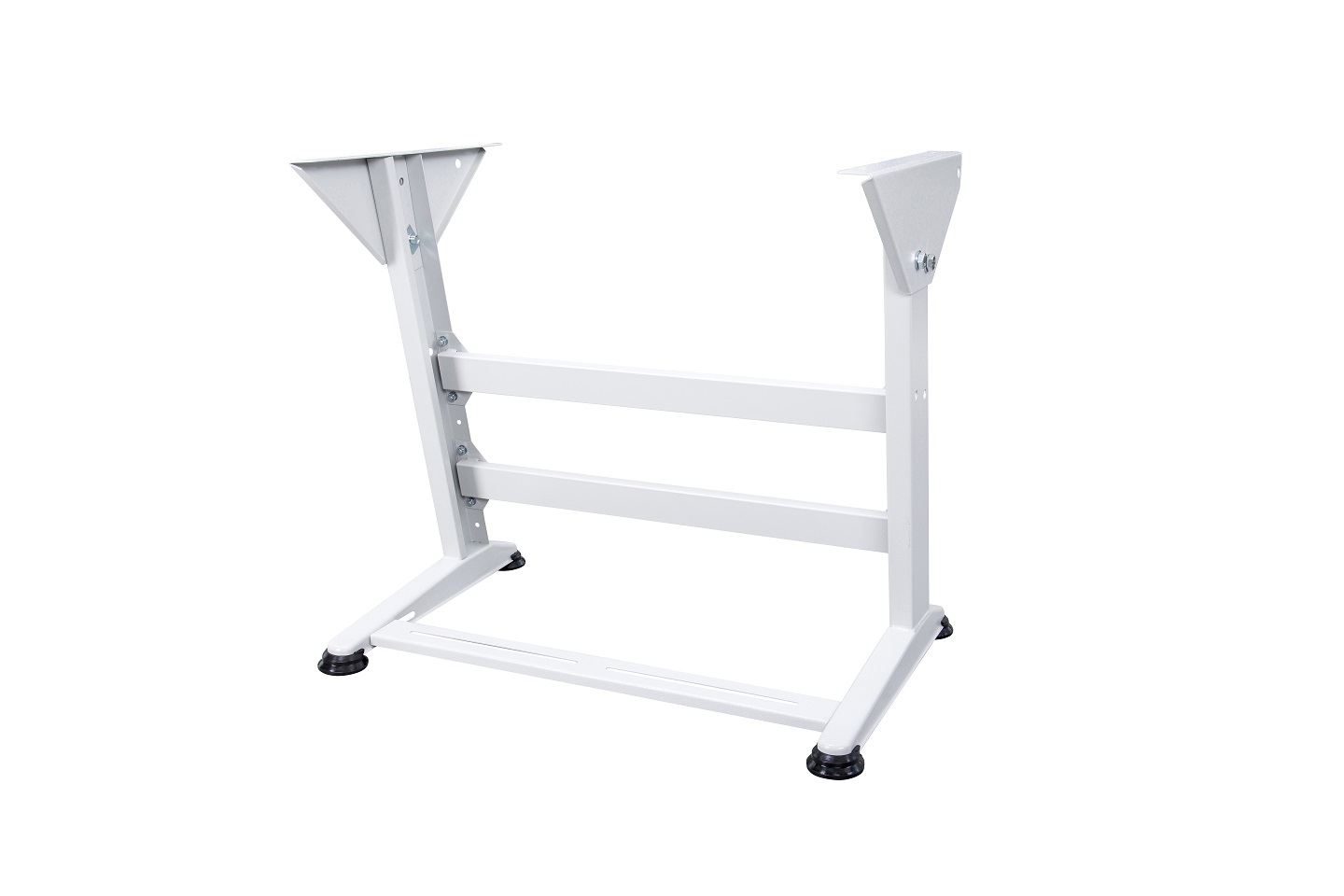

Mod. PZ

Art-Nr. 02-301

  • zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • sehr stabile Konstruktion mit zusätzlicher Abstützung, auch für schwere Maschinen geeignet

  • Teleskop-Höhenverstellung mit eingeprägter Maßskala

  • einfache und schnelle Montage

  • Pedalleiste werkzeuglos horizontal verstellbar

  • mit Stellfuß zum Ausgleich von Bodenunebenheiten

  • schwingungsdämpfende Gestellfüße



Technische Daten

Gesamtbreite: 770 mm
Gesamttiefe: 480 mm
Höhenverstellbereich: 700 - 850 mm
Eigengewicht: 15,5 kg
Standardfarbton: RAL 7035 - lichtgrau



Mod. PZ-F

Art-Nr. 02-303

  • zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • sehr stabile Konstruktion mit zusätzlicher Abstützung, auch für schwere Maschinen geeignet

  • Teleskop-Höhenverstellung mit eingeprägter Maßskala

  • Höhenverstellung mit eingebauten Druckfedern, wodurch das Gewicht der Maschine kompensiert wird

  • Höhenarretierung erfolgt mit einem Verstellhebel (werkzeuglos)

  • einfache und schnelle Montage

  • Pedalleiste werkzeuglos horizontal verstellbar

  • mit Stellfuß zum Ausgleich von Bodenunebenheiten

  • schwingungsdämpfende Gestellfüße


Technische Daten

Gesamtbreite: 770 mm
Gesamttiefe: 480 mm
Höhenverstellbereich: 700 - 800 mm
Eigengewicht: 18,0 kg
Standardfarbton: RAL 7035 - lichtgrau

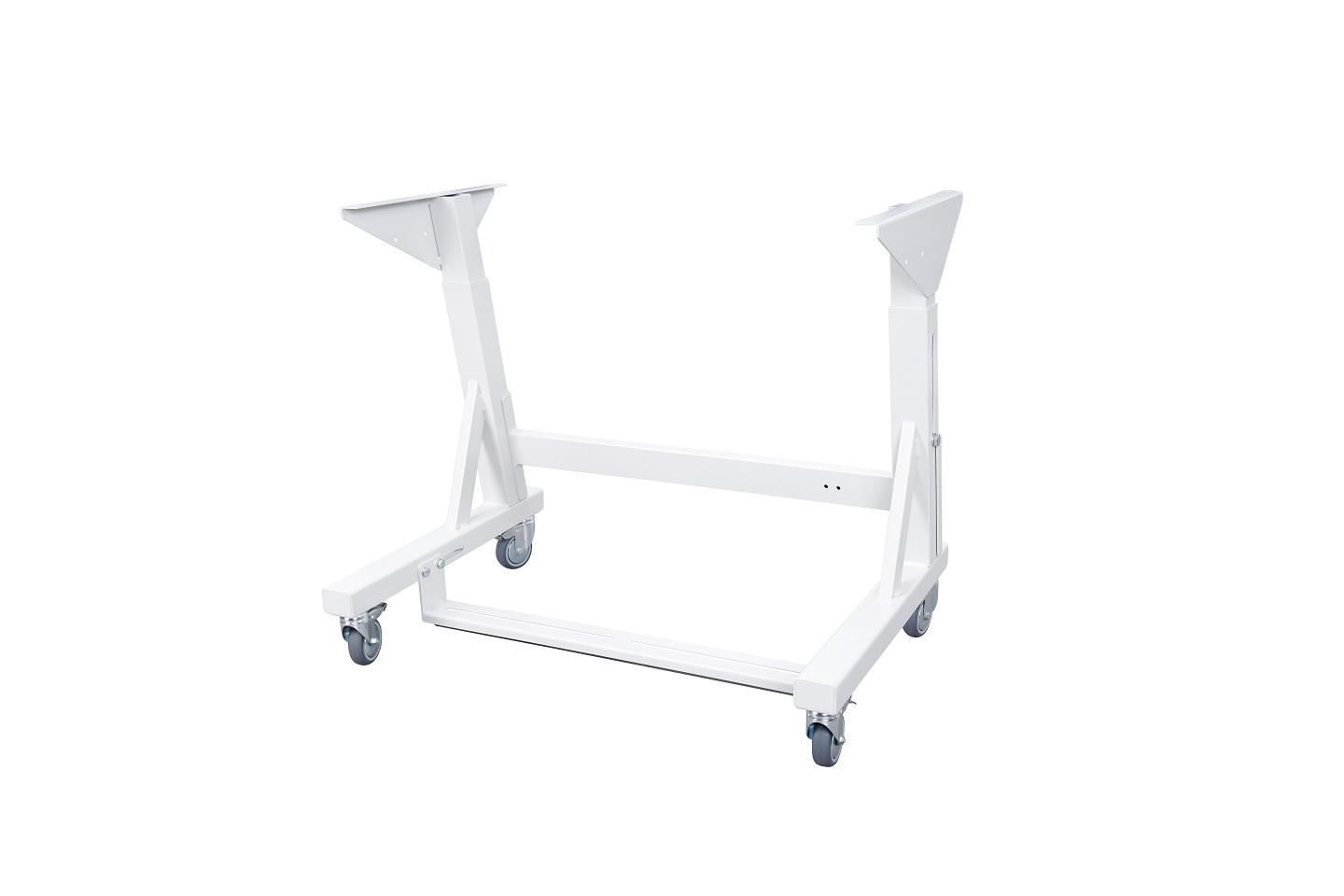

Mod. PZ-RO

Art-Nr. 02-302

  • zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • sehr stabile Konstruktion mit zusätzlicher Abstützung, auch für schwere Maschinen geeignet

  • Teleskop-Höhenverstellung mit eingeprägter Maßskala

  • einfache und schnelle Montage

  • Pedalleiste werkzeuglos horizontal verstellbar

  • mit 4 Fadenschutzlenkrollen (Ø 75 mm), eine Doppelstoppeinrichtung verhindert ein Drehen des Rades, auch in Laufrichtung


Technische Daten

Gesamtbreite: 800 mm (andere Breiten auf Anfrage)
Gesamttiefe: 540 mm
Höhenverstellbereich: 690 - 850 mm
Eigengewicht: 16,0 kg
Standardfarbton: RAL 7035 - lichtgrau



Mod. GVU-RO

Art-Nr. 02-162

  • nicht zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • Pedalleiste horizontal verstellbar

  • Tischauflage mit Führungsblech zur exakten Horizontaleinstellung

  • mit 4 Fadenschutzlenkrollen (Ø 75 mm), eine Doppelstoppeinrichtung verhindert ein Drehen des Rades, auch in Laufrichtung


Technische Daten

Gesamtbreite: 800 mm
Gesamttiefe: 540 mm
Höhenverstellbereich: 680 - 760 mm
Eigengewicht: 15,0 kg
Standardfarbton: RAL 7035 - lichtgrau



Mod. K12-A

Art-Nr. 02-170

  • zerlegbares Stahlblech-Untergestell

  • sehr stabile Ausführung mit Stahlprofilstreben

  • Spezial-Untergestell für die Lederindustrie

  • für Großteile kann die linke Tischplattehälfte abgeklappt werden

  • mit bodenschonenden Kunststofffüßen


Technische Daten

Gesamtbreite: 970 mm
Gesamttiefe: 500 mm
Gesamthöhe: 745 mm
Eigengewicht: 18,5 kg
Standardfarbton: RAL 7035 - lichtgrau




Mod. GVA

Art-Nr. 02-163

  • nicht zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • speziell konzipiert für Armarbwärtsnähmaschinen
  • sehr stabile Ausführung mit Stahlprofilstreben

  • mit großer Aussparung in der Tischauflage, zur optimalen und einfachen Tischplattenmontage

  • Tischauflage mit Führungsblech zur exakten Horizontaleinstellung

  • Abgebildete Pedalkombination im Lieferumfang nicht enthalten, bitte separat bestellen!


Technische Daten

Gesamtbreite: 1060 mm
Gesamttiefe: 475 mm
Höhenverstellbereich: 765 - 840 mm
Eigengewicht: 26,0 kg
Standardfarbton: RAL 7035 - lichtgrau



Mod. CS

Art-Nr. 02-180

  • Beschreibung folgt!


Technische Daten

Gesamtbreite: 000 mm
Gesamttiefe: 000 mm
Höhenverstellbereich: 000 - 000 mm
Eigengewicht: 14,0 kg
Standardfarbton: RAL 7035 - lichtgrau

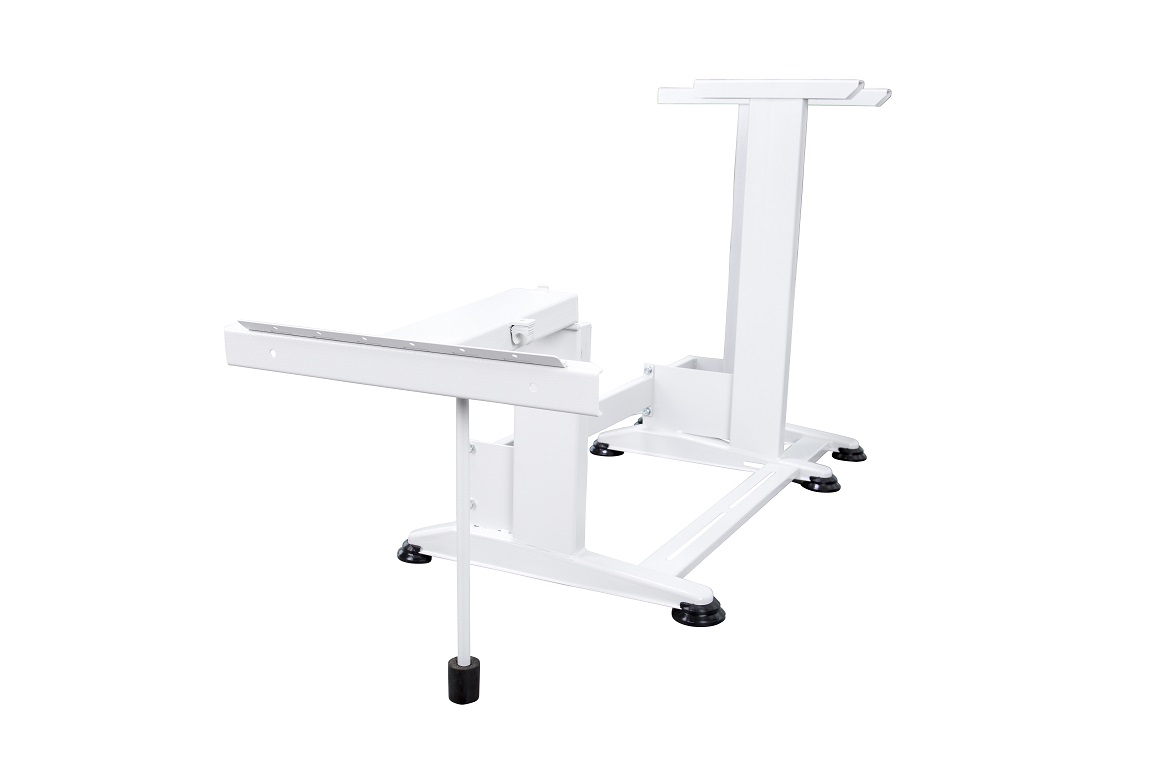

Mod. GVKH-1300

Art-Nr. 02-185

  • nicht zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • Spezial-Untergestell für Langarmnähmaschinen

  • sehr stabile Ausführung mit 2 verstellbaren Profilrohrstreben

  • mit Stellfuß zum Ausgleich von Bodenunebenheiten

  • abgebildete Pedalkombination im Lieferumfang nicht enthalten, bitte separat bestellen!
  • auf Wunsch mit zweiter Umlenkvorrichtung (Mod. GVKH-1300/UV - Art-Nr. 02-188)


Technische Daten

Gesamtbreite: 1300 mm
Gesamttiefe: 500 mm
Höhenverstellbereich: 740 - 1100 mm
Eigengewicht: 25,5 kg
Standardfarbton: RAL 7035 - lichtgrau



Mod. GVKH-1300 N

Art-Nr. 02-187

  • nicht zerlegbares Stahlblech-Untergestell, höhenverstellbar

  • Spezial-Untergestell für Langarmnähmaschinen

  • sehr stabile Ausführung mit 2 verstellbaren Profilrohrstreben


Technische Daten

Gesamtbreite: 1300 mm
Gesamttiefe: 500 mm
Höhenverstellbereich: 740 - 1100 mm
Eigengewicht: 21,5 kg
Standardfarbton: RAL 7035 - lichtgrau

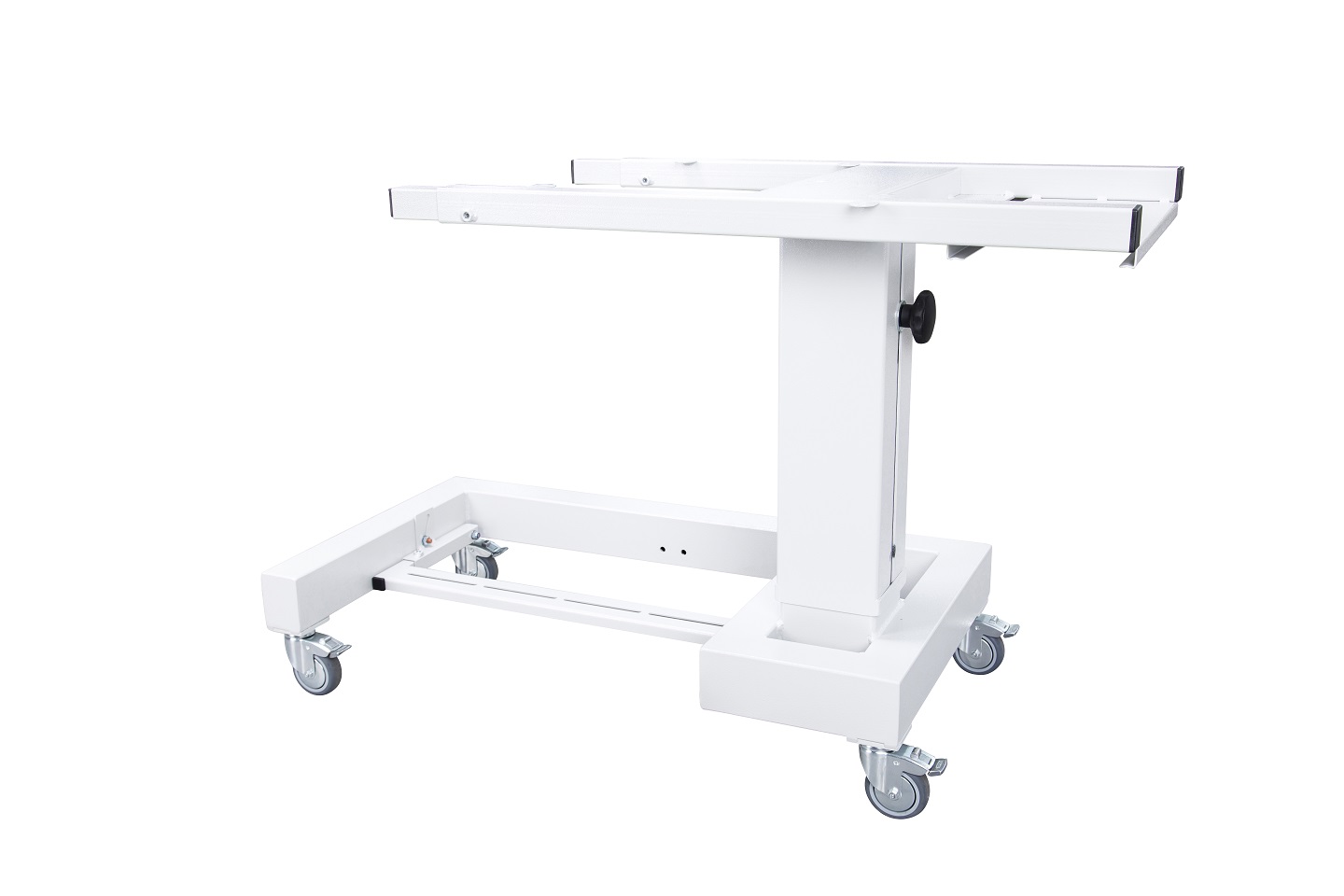

Mod. EHK-RO

Art-Nr. 02-045

  • Einfuß-Untergestell, höhenverstellbar

  • einfache, mechanische Höhenverstellung mit Handkurbel

  • verstellbare Auszugrohre für Ansteck-Tischplatten

  • mit 4 Fadenschutzlenkrollen (Ø 75 mm), eine Doppelstoppeinrichtung verhindert ein Drehen des Rades, auch in Laufrichtung


Technische Daten

Gesamtbreite: 900 mm
Gesamttiefe: 480 mm
Höhenverstellbereich: 765 - 980 mm
Eigengewicht: 37,5 kg
Standardfarbton: RAL 7035 - lichtgrau

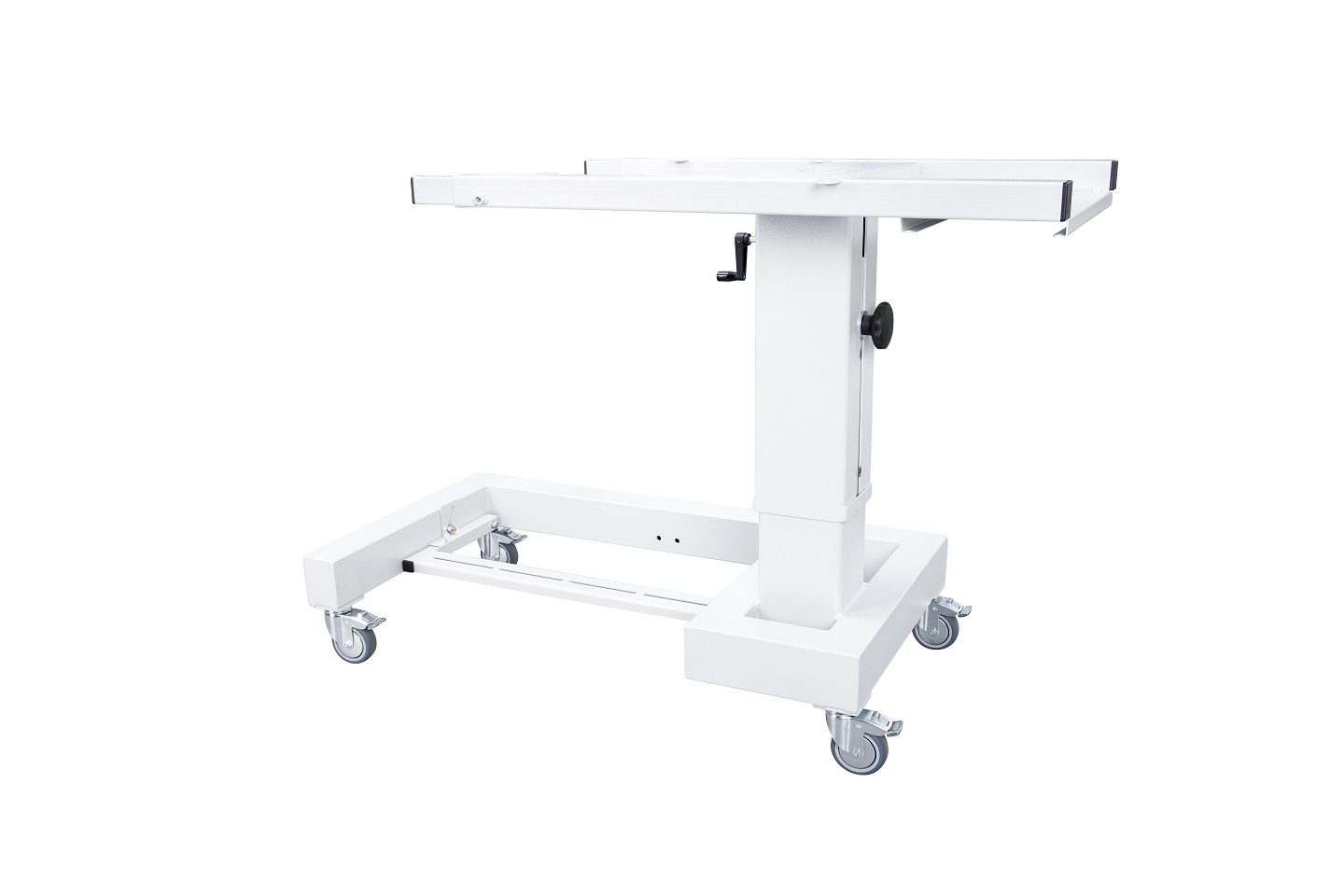

Mod. EHK-RO-V

Art-Nr. 02-058

  • Einfuß-Untergestell, höhenverstellbar

  • elektrische Höhenverstellung

  • verstellbare Auszugrohre für Ansteck-Tischplatten

  • Pedalleiste kann vertikal und horizontal verstellt werden

  • mit 4 Fadenschutzlenkrollen (Ø 75 mm), eine Doppelstoppeinrichtung verhindert ein Drehen des Rades, auch in Laufrichtung


Technische Daten

Gesamtbreite: 900 mm
Gesamttiefe: 480 mm
Höhenverstellbereich: 720 - 800 mm
Eigengewicht: 40,0 kg
Standardfarbton: RAL 7035 - lichtgrau





Zubehör

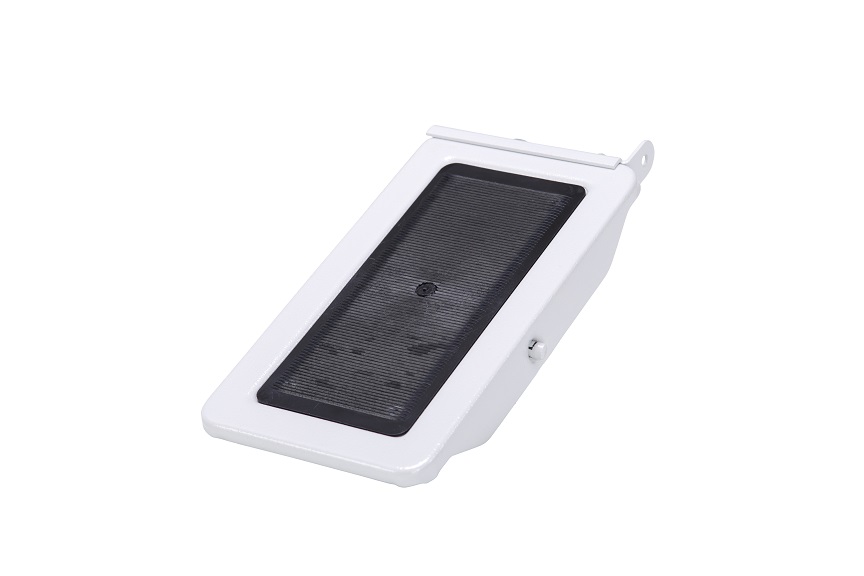

Mod. PG

Art-Nr. 02-465

  • großes Pedal (biegefest), mit rutsch- und ölfester Kunststoffauflage, Befestigungsbügel und Kettenhalterung


Technische Daten

Gesamtbreite: 260 mm
Gesamttiefe: 240 mm



Mod. PK

Art-Nr. 02-450

  • kleines Pedal (biegefest), mit rutsch- und ölfester Kunststoffauflage, Befestigungsbügel und Kettenhalterung


Technische Daten

Gesamtbreite: 130 mm
Gesamttiefe: 240 mm



Mod. BK

Art-Nr. 02-473

  • großes Pedal (biegefest), mit rutsch- und ölfester Kunststoffauflage, Befestigungsbügel und Kettenhalterung

  • Spezialausführung mit Halterung für Kommandogeber


Technische Daten

Gesamtbreite: 260 mm
Gesamttiefe: 240 mm



Mod. DPL

Art-Nr. 02-481

  • Doppelpedal mit langer Zugstange zur Betätigung der Vorder- und Rückwärts Näheinrichtung


Technische Daten

Gesamtbreite: 600 mm
Gesamttiefe: 240 mm
